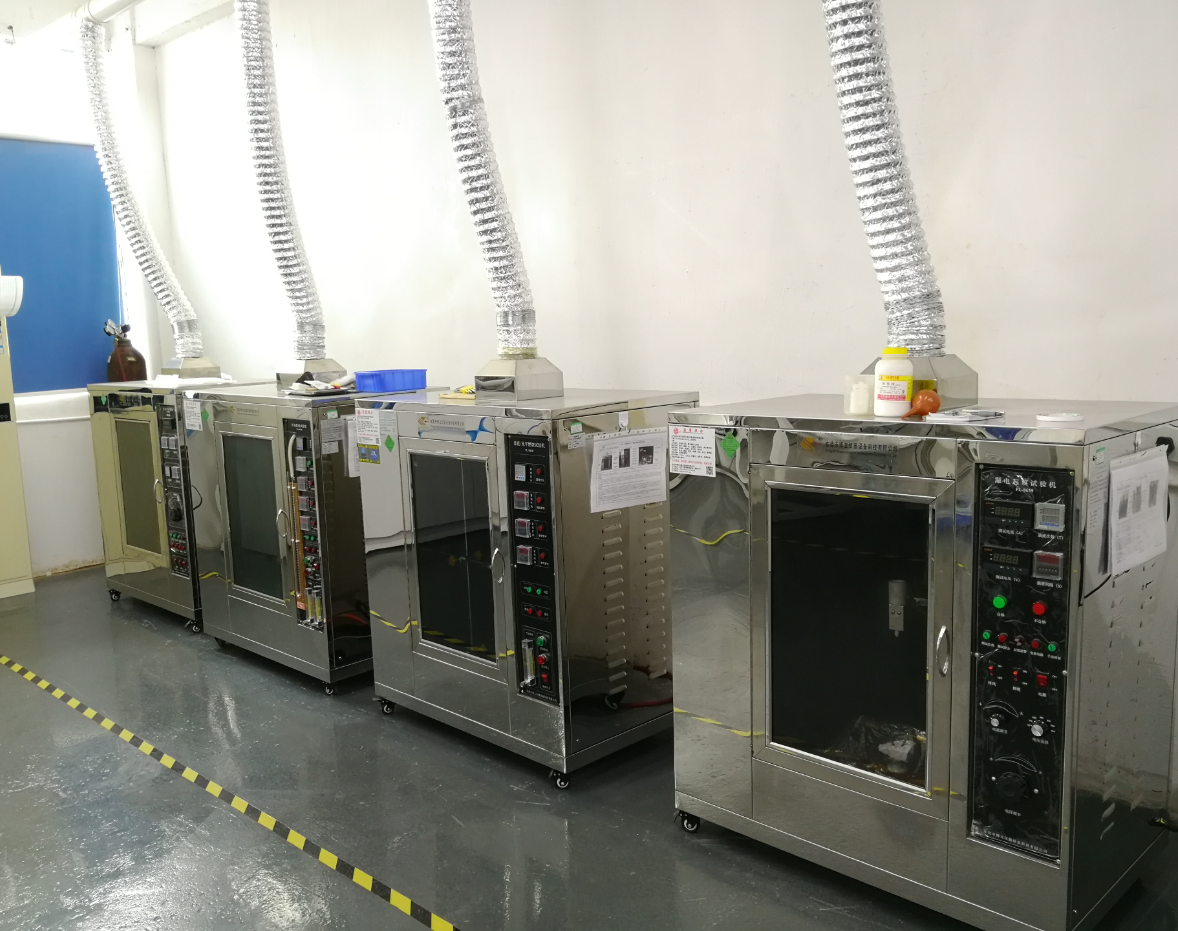

灼熱絲測試報(bào)告辦理?歡迎隨時來我司訊科技術(shù)詳細(xì)了解!灼熱絲測試是為了測試電子電器產(chǎn)品在工作的時候的穩(wěn)定性。而灼熱絲本身其實(shí)是一個固定規(guī)格的電阻絲環(huán),試驗(yàn)時要用電加熱到規(guī)定的溫度,使灼熱絲的頂端接觸樣品達(dá)到標(biāo)準(zhǔn)要求時間,再觀察和測量其狀態(tài),測試范圍取決于特定的試驗(yàn)程序。
灼熱絲測試依據(jù)標(biāo)準(zhǔn)
1. GB/T 5169.11-2017 IEC 60695-2-11:2014 《成品的灼熱絲可燃性試驗(yàn)方法》;
2. GB/T 5169.12-2013 IEC 60695-2-12:2010 《材料的灼熱絲可燃性指數(shù)(GWFI)試驗(yàn)方法》;
3. GB/T 5169.13-2013 IEC 60695-2-13:2014 《材料的灼熱絲引燃溫度(GWIT)試驗(yàn)方法》。
灼熱絲測試樣品要求
1. 試樣樣品應(yīng)該有足夠大的固定尺寸的平面部分,進(jìn)行試驗(yàn)時受試平面保持在垂直位置;
2. 試驗(yàn)樣品可采用壓塑、注塑或澆注,或從板材等有足夠大平面的成品部件上切割而成;
3. 試驗(yàn)樣品平面部分的尺寸應(yīng)為:長≥60mm,寬(夾具內(nèi)側(cè))≥60mm;
4. 評定可燃性通常需要一組數(shù)量為10個的試驗(yàn)樣品。
灼熱絲測試結(jié)果評定
1. 灼熱絲可燃性指數(shù)(GWFI)結(jié)果的評定
如果試驗(yàn)樣品沒有起燃或滿足下面兩個條件,則認(rèn)為經(jīng)受住了灼熱絲測試。
a) 如果試驗(yàn)樣品的火焰或灼熱線在移開灼熱絲之后的30s內(nèi)熄
b) 包裝絹紙沒有起燃
如果不滿足上述兩個或兩個條件之一,則選一個較低的試驗(yàn)溫度,用一個新試驗(yàn)樣品重復(fù)試驗(yàn)。如果同時滿足上述兩個條件,則在選一個較高的試驗(yàn)溫度,用一個新試驗(yàn)樣品重復(fù)試驗(yàn)。應(yīng)在試驗(yàn)樣品滿足了條件a)和b)的最高試驗(yàn)溫度下再重復(fù)進(jìn)行試驗(yàn)。所以確定GWFI是連續(xù)三次試驗(yàn)都滿足條件a)和b)的最高試驗(yàn)溫度。
2. 灼熱絲起燃性溫度(GWIT)結(jié)果的評定
應(yīng)確定施加灼熱絲期間試驗(yàn)樣品的起燃溫度,將比連續(xù)三次試驗(yàn)均未引起試驗(yàn)樣品起燃的灼熱絲頂部最高溫度高25K(900℃到960℃之間為30K)的試驗(yàn)溫度
下一篇:口罩過濾效率GB2626測試項(xiàng)目及流程
- 電動自行車新規(guī)9月1日起正式實(shí)施
- CE認(rèn)證中符合性聲明DOC代表什么
- GB4824-2025《工業(yè)、科學(xué)和醫(yī)療設(shè)備 射頻騷擾特性 限值和測量方法》
- 氙弧燈老化試驗(yàn)標(biāo)準(zhǔn)全解析:國際、國內(nèi)及行業(yè)規(guī)范指南
- 紫外熒光燈老化試驗(yàn)標(biāo)準(zhǔn)全解析:國際、國內(nèi)及行業(yè)規(guī)范匯總
- 陽光碳弧燈老化試驗(yàn)詳解一覽
- 電池EN62133-2標(biāo)準(zhǔn)更新有哪些新要求
- FCC-SDOC和FCC-ID的區(qū)別是什么
- 國標(biāo)RoHS強(qiáng)制性標(biāo)準(zhǔn)GB 26572-2025正式發(fā)布
- IEC 60068-2-5 氙燈老化試驗(yàn)概述
