例:現有一臺電子天平,其最大秤量為220g,實際標尺分度值d=0.1mg,檢定標尺分度值e=1mg。根據JJG1033-2006《電子天平檢定規程》的規定,應該選擇最大秤量220g的1/3,同時優先選擇單個砝碼。即用100g的標準砝碼檢定天平的偏載(四角)誤差,所測得的有關數據如表1所示。求此電子天平的偏載誤差是多少?天平的偏載(四角)誤差是否合格?
一、電子天平偏載誤差的檢定
1.首先在電子天平上加放10d的小砝碼,以擺脫電子天平零點跟蹤的影響。
2.按照規程中偏載誤差的4個區域檢定偏載誤差。本例題中放上100g標準砝碼分別檢定4個區域和中間的偏載誤差。
3.取放100g砝碼前后始終保持秤盤上有砝碼,不能空秤。具體講,先放上10d的小砝碼讀數,再放上100g標準砝碼,然后取下10d的小砝碼讀取100g標準砝碼示值。
4.先放上10d的小砝碼,再取走100g標準砝碼。
5.以此類推檢定完成其他各個區域的偏載誤差。
6.括號中的(*)默認10d,也可以取稍微大一點的砝碼,方便夾取。
二、電子天平數據處理
1.相關計算公式

式中:P——修約前的示值;I——天平的示值;e——天平的檢定分度值;d——天平的實際分度值;△L——附加砝碼值;E——化整前的示值;L——天平載荷值;Ec——化整前的修正誤差;E0——零點或零點附近的誤差。
2.檢定數據處理

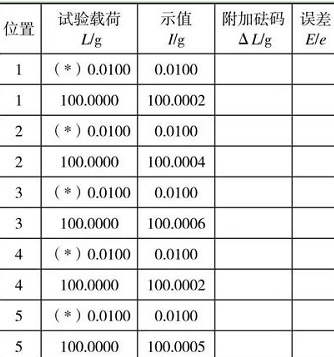

表1 電子天平的偏載誤差檢定表(局部)
根據表1和式(3),則有
E1=100.0002-100.0000=0.0002g
E2=100.0004-100.0000=0.0004g
E3=100.0006-100.0000=0.0006
E4=100.0002-100.0000=0.0002g
E5=100.0005-100.0000=0.0005g
因為e=1mg=0.001g; 最大值E3=0.0006g=0.6e
所以,以上偏載誤差均小于1個e。
由此可見,此天平的偏載誤差各項均小于1個e,故此天平偏載(四角)誤差合格
